อะไรคือเกียร์พิตช์ คู่มือฉบับสมบูรณ์เกี่ยวกับประเภท สูตร และการใช้งาน

คุณสงสัยไหม อะไรเกียร์พีช คือและทำไมมันถึงสำคัญสำหรับโครงการถัดไปของคุณ? การเลือกที่ถูกต้อง เกียร์พิตช์ สามารถเปลี่ยนแปลงประสิทธิภาพของเครื่องจักรของคุณ ให้แม่นยำและทนทาน

ในฐานะผู้เชี่ยวชาญใน การกลึง CNC, เราที่ TOPCNCPRO เข้าใจความท้าทายในการออกแบบเฟืองที่ให้ผลลัพธ์ นั่นเป็นเหตุผลที่เราได้สร้างสิ่งนี้ คู่มือฉบับสมบูรณ์ เพื่อคลายความลับ เกียร์พิตช์, เต็มไปด้วยข้อมูลเชิงลึกเชิงปฏิบัติจากประสบการณ์ในอุตสาหกรรมของเรา

ในโพสต์นี้ คุณจะได้ค้นพบสิ่งสำคัญของ เกลียวเส้นผ่านศูนย์กลาง, โมดูล, และ ระยะจุดกลม, plus how they impact การออกแบบเกียร์ และ การผลิตที่แม่นยำ. ไม่ว่าคุณจะเป็นวิศวกร ผู้ผลิต หรือ นักเรียน คู่มือนี้จะให้ความรู้แก่คุณเพื่อเชี่ยวชาญ เกียร์พิตช์ และปรับปรุงโครงการของคุณ

เริ่มกันเลย!

อะไรคือการกำหนดเกียร์ Pitch Circle และ Pitch Diameter ทำไมมันถึงสำคัญ

เมื่อคุณได้ยินคำว่า “เกียร์พิตช์” คุณอาจสงสัยว่ามันหมายถึงอะไรจริงๆ และทำไมมันถึงสำคัญในการออกแบบเกียร์ โดยง่ายแล้ว เกียร์พิตช์ช์หมายถึงระยะห่างของฟันเกียร์ ซึ่งส่งผลโดยตรงต่อการเข้ากันและการทำงานร่วมกันของเกียร์

The วงกลมจังหวะ เป็นวงกลมสมมติที่วิ่งผ่านจุดที่ฟันเฟืองเข้ากันได้อย่างสมบูรณ์กับอีกฟันเฟือง เส้นผ่านศูนย์กลางของมัน ซึ่งเรียกว่า เส้นผ่านศูนย์กลางของเกลียว, เป็นสิ่งสำคัญเพราะมันกำหนดขนาดและระยะห่างของฟันเฟือง

ทำไมเรื่องนี้ถึงสำคัญ? หากฟันเฟืองไม่มีขนาดเกลียวตรงกัน พวกมันจะไม่เข้ากันอย่างถูกต้อง ซึ่งอาจนำไปสู่ปัญหาเช่นการสึกหรอมากเกินไป เสียงดัง หรือแม้แต่ความล้มเหลวทางกลไก การเข้าใจเกลียวฟันเฟืองช่วยให้แน่ใจว่าฟันเฟืองถ่ายเทพลังงานได้อย่างราบรื่นและมีอายุการใช้งานที่นานขึ้น

โดยสรุปแล้ว ระยะฟันเฟืองเป็นพื้นฐานของการออกแบบเฟืองที่ดี ส่งผลต่อประสิทธิภาพ ความเข้ากันได้ และความทนทาน

ประเภทของเกียร์เกลียว

ความเข้าใจในประเภทของเกียร์พิตช์ที่แตกต่างกันเป็นสิ่งสำคัญในการเลือกเกียร์ที่เหมาะสมสำหรับโครงการของคุณ ประเภทหลักสามประเภทคือ เกลียวเชิงเส้น (DP), โมดูล (ระยะห่างมาตราส่วน), และ ระยะจุดกลม (CP). แต่ละอันมีสูตร การใช้งาน และการใช้งานเฉพาะขึ้นอยู่กับความต้องการของคุณ

Diametral Pitch

• คำจำกัดความ: ความละเอียดเส้นผ่านศูนย์กลางเป็นจำนวนฟันต่อหนึ่งนิ้วของเส้นผ่านศูนย์กลางจุดศูนย์กลาง
• สูตร:
  [
  \text{ความละเอียดเชิงเส้นแบบเส้นผ่าศูนย์กลาง (DP)} = \frac{\text{จำนวนฟัน}}{\text{เส้นผ่านศูนย์กลางของเกลียว (เป็นนิ้ว)}}
  ]
• แอปพลิเคชันใช้กันทั่วไปในประเทศไทยสำหรับระบบเกียร์ที่วัดเป็นนิ้ว โดยเฉพาะในเครื่องยนต์และเครื่องจักรอุตสาหกรรม

โมดูล (ระยะห่างมาตราส่วน)

• คำจำกัดความ: โมดูลเป็นค่ามาตรฐานเทียบเท่าของความละเอียดเชิงเส้น วัดเส้นผ่านศูนย์กลางของวงกลมเกียร์หารด้วยจำนวนฟัน
• สูตร:
  [
  \text{โมดูล (m)} = \frac{\text{เส้นผ่านศูนย์กลางฟัน (มม.)}}{\text{จำนวนฟัน}}
  ]
• แอปพลิเคชัน: ใช้กันอย่างแพร่หลายในประเทศที่ใช้ระบบเมตริก มักในยุโรปและเอเชีย เหมาะสำหรับเครื่องจักรและอุปกรณ์ที่ต้องการความแม่นยำ

ระยะจุดกลม

• คำจำกัดความระยะจุดกลมเป็นระยะห่างจากฟันหนึ่งไปยังจุดที่สอดคล้องกันบนฟันถัดไปที่วัดตามวงกลมจุดกลม
• สูตร:
  [
  \text{ระยะวงกลม (CP)} = \frac{\pi \times เส้นผ่านศูนย์กลางฟันเฟือง}{จำนวนฟัน}
  ]
• กรณีการใช้งาน: ใช้ในการตรวจสอบเกียร์และการออกแบบเพื่อให้แน่ใจว่าระยะห่างของฟันถูกต้อง ซึ่งเป็นสิ่งสำคัญโดยเฉพาะในงานที่ความเร็วสูง

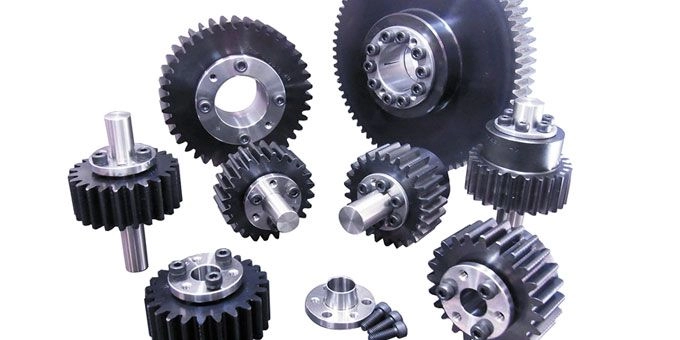

ตารางเปรียบเทียบ DP กับ โมดูล กับ CP

การรู้จักประเภทเหล่านี้ช่วยให้แน่ใจว่าเฟืองจะเข้ากันได้อย่างถูกต้องและทำงานได้ดีภายใต้เงื่อนไขที่แตกต่างกัน สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการเลือกประเภทเฟือง คุณอาจพบว่าคู่มือของเราเกี่ยวกับ [มาตรฐานการออกแบบเฟือง] มีประโยชน์

วิธีที่เกียร์พิตช์ส่งผลต่อการออกแบบและประสิทธิภาพของเกียร์

การปรับเกียร์มีบทบาทสำคัญในการทำงานร่วมกันของเกียร์และความทนทานของมัน นี่คือวิธีที่มันส่งผลต่อพื้นที่สำคัญของประสิทธิภาพเกียร์:

ความเข้ากันได้ของการเชื่อมต่อ

เฟืองต้องมีค่าความละเอียดของฟันที่ตรงกันเพื่อให้เข้ากันได้ดี หากความละเอียดของเฟืองไม่เข้ากัน ฟันจะไม่เรียงตัวกันอย่างถูกต้อง ทำให้ลื่นหรือสึกหรอมากเกินไป ซึ่งทำให้ความละเอียดของเฟืองเป็นสิ่งสำคัญสำหรับการทำงานที่ราบรื่นและลดการเสียหาย

ความแข็งแรงและความทนทาน

การเว้นระยะเฟืองที่ถูกต้องช่วยสมดุลขนาดและระยะห่างของฟันเฟือง โดยตรงส่งผลต่อความแข็งแรงของเฟือง ระยะห่างที่เล็กกว่าหมายถึงมีฟันมากขึ้นแต่บางลง ซึ่งอาจสึกหรอได้เร็วขึ้น ระยะห่างที่ใหญ่กว่ามักหมายถึงมีฟันน้อยลงแต่หนากว่า ซึ่งสามารถรับน้ำหนักที่มากขึ้นได้ดีขึ้น การเลือกระยะห่างที่ถูกต้องช่วยปรับปรุงความทนทานและอายุการใช้งานของเฟือง

เสียงและการสั่นสะเทือน

เฟืองที่มีฟันไม่ตรงกันหรือฟันผิดพลาดมักสร้างเสียงและการสั่นสะเทือนมากขึ้น การตั้งระยะฟันเฟืองให้ถูกต้องจะช่วยให้ฟันสัมผัสกันอย่างราบรื่น ลดเสียงรบกวน และทำให้ระบบเฟืองเงียบขึ้น—สำคัญในอุตสาหกรรมเช่น ยานยนต์และหุ่นยนต์

ประสิทธิภาพ

ประสิทธิภาพขึ้นอยู่กับการถ่ายเทพลังงานอย่างราบรื่น ซึ่งมาจากเกียร์ที่เข้ากันได้อย่างถูกต้อง การใช้เกียร์ที่มีระยะฟันที่เหมาะสมจะลดแรงเสียดทานและการสูญเสียพลังงาน ซึ่งเป็นสิ่งสำคัญโดยเฉพาะในงานกลึง CNC และอุตสาหกรรมการบินและอวกาศที่ความแม่นยำและประสิทธิภาพพลังงานมีความสำคัญ

การเลือกเกียร์พีชที่เหมาะสมจะช่วยให้การออกแบบเกียร์เป็นไปอย่างดีที่สุดและมีประสิทธิภาพที่มั่นคงสำหรับการใช้งานของคุณ

มาตรฐานเกียร์และการใช้งานในอุตสาหกรรม

มาตรฐานความละเอียดของเกียร์รับประกันว่าเกียร์จากผู้ผลิตต่าง ๆ จะพอดีและทำงานร่วมกันได้อย่างราบรื่น มาตรฐานที่ใช้กันทั่วไปในประเทศไทยและทั่วโลกได้แก่:

• ISO (องค์การระหว่างประเทศว่าด้วยมาตรฐาน): กำหนดมาตรฐานเกียร์ระดับโลก โดยเน้นคุณภาพและความสม่ำเสมอ
• สมาคมผู้ผลิตเกียร์อเมริกัน: เป็นที่นิยมในประเทศไทย มาตรฐาน AGMA ครอบคลุมการออกแบบเกียร์ การผลิต และการตรวจสอบ
• JIS (มาตรฐานอุตสาหกรรมญี่ปุ่น): พบได้ทั่วไปในตลาดเอเชีย มักเป็นสิ่งสำคัญสำหรับบริษัทที่ทำงานกับเครื่องจักรญี่ปุ่น

มาตรฐานเหล่านี้มีบทบาทสำคัญในอุตสาหกรรมต่าง ๆ ที่การทำงานของเกียร์ที่แม่นยำเป็นสิ่งสำคัญ:

• อุตสาหกรรมยานยนต์: เกียร์ต้องเป็นไปตามมาตรฐานความทนทานและเสียงรบกวนที่เข้มงวดสำหรับเครื่องยนต์ เกียร์ และเฟืองท้าย
• อุตุนิยมวิทยา: ความแม่นยำและความปลอดภัยเป็นสิ่งสำคัญอันดับต้น ๆ มาตรฐานระยะห่างของเกียร์ช่วยรับประกันความน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง
• หุ่นยนต์: การจับคู่เกียร์ที่ราบรื่นและมีประสิทธิภาพเป็นสิ่งสำคัญสำหรับการเคลื่อนไหวที่แม่นยำและความทนทาน
• การกลึง CNC: การผลิตอุปกรณ์ตามสั่งได้รับประโยชน์จากเกลียวมาตรฐานเพื่อให้แน่ใจในความเข้ากันได้และคุณภาพที่สม่ำเสมอ

การปฏิบัติตามมาตรฐานเหล่านี้ช่วยให้ผู้ผลิตและวิศวกรในประเทศไทยออกแบบเฟืองที่ให้ประสิทธิภาพที่เชื่อถือได้และตอบสนองความคาดหวังของตลาด

วิธีคำนวณเกียร์พิตช์

การคำนวณระยะฟันเฟืองเป็นขั้นตอนสำคัญเพื่อให้แน่ใจว่าเฟืองของคุณเข้ากันได้ดีและทำงานได้ดี นี่คือคำแนะนำง่ายๆ ทีละขั้นตอนเพื่อเริ่มต้น:

คู่มือทีละขั้นตอน

1. ระบุประเภทเกียร์

   ก่อนอื่น ให้ตรวจสอบว่าอุปกรณ์ของคุณใช้ความละเอียดเชิงเส้นแบบเส้นผ่าศูนย์กลาง (DP), โมดูล (เมตริก), หรือความละเอียดเชิงเส้นแบบวงกลม (CP) ซึ่งขึ้นอยู่กับข้อกำหนดหรือมาตรฐานของโครงการ เช่น AGMA หรือ ISO

2. วัดเส้นผ่านศูนย์กลางของเกลียว

   เส้นผ่านศูนย์กลางของฟันเฟืองคือเส้นผ่านศูนย์กลางของวงกลมจุดฟันที่ฟันเฟืองเชื่อมต่อกันอย่างมีประสิทธิภาพ ใช้เครื่องวัดระยะหรือเครื่องวัดฟันเฟืองเพื่อให้ได้ค่าที่แม่นยำ

3. นับจำนวนฟัน

   นับจำนวนฟันทั้งหมดบนเกียร์ ตัวเลขนี้มีความสำคัญสำหรับสูตรต่าง ๆ

4. ใช้สูตร

   สำหรับ Diametral Pitch (DP):
   DP = จำนวนฟัน / เส้นผ่านศูนย์กลางวงใน (เป็นนิ้ว)
   สำหรับโมดูล (m):
   โมดูล = เส้นผ่านศูนย์กลางฟัน (เป็นมิลลิเมตร) / จำนวนฟัน
   สำหรับระยะจุดกลม (CP):
   CP = (π × เส้นผ่านศูนย์กลางของเกลียว) / จำนวนฟัน

   ตรวจสอบงานของคุณอีกครั้ง

   ตรวจสอบการคำนวณเพื่อหลีกเลี่ยงข้อผิดพลาดที่อาจทำให้เกียร์ไม่ตรงกันหรือประสิทธิภาพต่ำ

เครื่องมือและซอฟต์แวร์

• คาลิปเปอร์ดิจิทัล สำหรับการวัดเส้นผ่านศูนย์กลางและฟันที่แม่นยำ
• เครื่องคำนวณระยะฟันเฟือง (เครื่องมือออนไลน์หรือแอปพลิเคชัน) ทำคณิตศาสตร์อัตโนมัติ
• ซอฟต์แวร์ CAD เหมือน SolidWorks หรือ AutoCAD ช่วยให้มองเห็นภาพและคำนวณพารามิเตอร์เกียร์ได้อย่างรวดเร็ว

เคล็ดลับเชิงปฏิบัติ

• วัดหลายจุดบนเส้นผ่านศูนย์กลางของสนามเพื่อหาค่าเฉลี่ยเพื่อความแม่นยำเสมอ
• ใช้หน่วยเมตริกหรืออิมพีเรียลอย่างสม่ำเสมอเพื่อหลีกเลี่ยงความผิดพลาดในการแปลง
• เมื่อจัดการกับเกียร์ซับซ้อน ให้พึ่งพาโปรแกรมซอฟต์แวร์เพื่อการคำนวณที่แม่นยำมากขึ้น
• ปฏิบัติตามมาตรฐานอุตสาหกรรม (AGMA, ISO) เพื่อให้แน่ใจว่ามีความเข้ากันได้กับเฟืองอื่น ๆ

การคำนวณระยะฟันเฟืองตั้งแต่ต้นเป็นการวางรากฐานสำหรับการทำงานของเฟืองที่ราบรื่นและประสิทธิภาพที่ทนทานยิ่งขึ้น

การเลือกจังหวะเกียร์ที่เหมาะสมสำหรับโครงการของคุณ

การเลือกจังหวะเกียร์ที่เหมาะสมเป็นกุญแจสำคัญในการทำให้โครงการของคุณทำงานได้อย่างราบรื่นและมีอายุการใช้งานยาวนาน นี่คือสิ่งที่คุณควรคำนึงถึง:

• ปัจจัยที่ควรพิจารณา

  ความต้องการของแอปพลิเคชัน: อุปกรณ์จะถูกใช้งานเพื่ออะไร? ความเร็วสูง, น้ำหนักมาก หรือการเคลื่อนไหวที่แม่นยำ?
  ความเข้ากันได้: ระยะฟันของเกียร์ต้องตรงกันกับเกียร์คู่เพื่อป้องกันการสึกหรอและเสียงรบกวน
  ความต้องการแรง: ค่ากระแทกที่ใหญ่กว่ามักหมายถึงเกียร์ที่แข็งแรงขึ้นแต่การทำงานที่นุ่มนวลน้อยลง
  ข้อจำกัดด้านพื้นที่: ระยะห่างที่เล็กลงเหมาะกับพื้นที่แคบ แต่อาจรับแรงบิดได้น้อยลง
  วัสดุและการผลิต: บางจุดทำงานได้ดีกับวัสดุบางชนิดและความสามารถในการกลึง CNC

  ขนาดความสูงมาตรฐาน

  อุตสาหกรรมส่วนใหญ่มักใช้เกณฑ์มาตรฐานทั่วไป เช่น เกณฑ์เส้นผ่านศูนย์กลางในประเทศไทย หรือโมดูลในระบบเมตริก เพื่อให้เกียร์สามารถเปลี่ยนทดแทนกันได้และเชื่อถือได้ การยึดตามมาตรฐานเหล่านี้ช่วยประหยัดเวลาและค่าใช้จ่าย โดยเฉพาะสำหรับการผลิตและซ่อมแซมในท้องถิ่น

• บทบาทของ TOPCNCPRO

  ที่ TOPCNCPRO เราเข้าใจปัจจัยเหล่านี้และช่วยคุณเลือกเกียร์พิตช์ที่เหมาะสมกับความต้องการของคุณ ความเชี่ยวชาญของเราในการผลิตเกียร์แม่นยำและกลึง CNC ทำให้เกียร์ของคุณเป็นไปตามมาตรฐานอุตสาหกรรมและตรงตามความต้องการของโครงการของคุณ เรายังมีโซลูชันแบบกำหนดเองเมื่อพิตช์มาตรฐานไม่เพียงพอ ให้คุณได้รับการผลิตเกียร์คุณภาพสูงที่นี่ในประเทศไทย

การเลือกเกียร์พิตช์ที่เหมาะสมตั้งแต่แรกช่วยหลีกเลี่ยงปัญหาในภายหลังและทำให้เกียร์ของคุณทำงานได้อย่างแข็งแรงและราบรื่น

ข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยงกับเกียร์พิตช์

เมื่อทำงานกับเกียร์พิตช์ การหลีกเลี่ยงข้อผิดพลาดทั่วไปบางอย่างสามารถช่วยคุณประหยัดเวลาและเงินได้ นี่คือข้อผิดพลาดสำคัญที่ควรระวัง:

• เสียงสูงต่ำไม่ตรงกัน

  การใช้เฟืองที่มีขนาดเกียร์ต่างกันนำไปสู่ความเข้ากันได้ของการประกบเฟืองที่ไม่ดี ซึ่งทำให้เกิดการสึกหรอไม่สม่ำเสมอ เสียงรบกวน และความเสี่ยงต่อการชำรุดของเฟือง ควรตรวจสอบขนาดเกียร์ให้แน่ใจเสมอก่อนจับคู่เฟือง

• ละเว้นมาตรฐาน

  การมองข้ามมาตรฐานการออกแบบเกียร์เช่น ISO, AGMA หรือ JIS อาจทำให้เกิดปัญหาเกี่ยวกับคุณภาพและความสามารถในการแลกเปลี่ยน การปฏิบัติตามมาตรฐานเหล่านี้จะช่วยให้เกียร์ของคุณเป็นไปตามข้อกำหนดของอุตสาหกรรมและทำงานได้ดีร่วมกับชิ้นส่วนอื่น ๆ

• มองข้ามความต้องการของแอปพลิเคชัน

  ไม่พิจารณาความต้องการเฉพาะของโครงการของคุณ—เช่น น้ำหนัก, ความเร็ว, หรือสิ่งแวดล้อม—อาจนำไปสู่การเลือกความเอียงที่ผิด ซึ่งส่งผลต่อความแข็งแรง ความทนทาน และประสิทธิภาพโดยรวม

การหลีกเลี่ยงความผิดพลาดเหล่านี้จะช่วยให้คุณได้รับประโยชน์สูงสุดจากอุปกรณ์ของคุณและหลีกเลี่ยงปัญหาที่มีค่าใช้จ่ายสูงในอนาคต

เกียร์พิตช์ในการกลึง CNC ความเชี่ยวชาญของ TOPCNCPRO

เมื่อพูดถึงการกลึงเฟืองด้วย CNC การตั้งระยะเฟืองให้ถูกต้องเป็นสิ่งสำคัญสำหรับผลลัพธ์ที่แม่นยำและเชื่อถือได้ ที่ TOPCNCPRO เราเชี่ยวชาญด้านการผลิตที่แม่นยำ โดยเน้นที่ระยะเฟืองที่สมบูรณ์แบบเพื่อให้เฟืองแต่ละชิ้นเข้ากันได้อย่างราบรื่นและทำงานได้ดี

เราเสนอ โซลูชันแบบกำหนดเอง ปรับให้เหมาะสมกับความต้องการความละเอียดของเฟืองของคุณ ไม่ว่าจะเป็นความละเอียดเชิงเส้น, โมดูล หรือความละเอียดเชิงวงกลม ทีมงานที่มีประสบการณ์ของเราจะใช้เครื่อง CNC ขั้นสูงและซอฟต์แวร์เพื่อรักษาความแม่นยำอย่างเข้มงวด เพื่อให้เฟืองของคุณเป็นไปตามมาตรฐานคุณภาพสูงสุด

กับ TOPCNCPRO คุณจะได้รับ:

• การผลิตที่แม่นยำ ที่รับประกันความแม่นยำของระยะเฟืองอย่างสม่ำเสมอ
• โซลูชันแบบกำหนดเอง ออกแบบมาให้เหมาะสมกับความต้องการเฉพาะของโครงการของคุณ
• การประกันคุณภาพ ตามมาตรฐานอุตสาหกรรมเช่น AGMA และ ISO

การเลือกเราหมายความว่าเกียร์ของคุณจะไม่ใช่การเดา—จะถูกออกแบบมาอย่างสมบูรณ์แบบเพื่อประสิทธิภาพที่ทนทานในทุกการใช้งาน ตั้งแต่ชิ้นส่วนยานยนต์ ไปจนถึงหุ่นยนต์และอวกาศ
