Hướng Dẫn Toàn Diện Về Nguyên Tắc Và Kỹ Thuật Vẽ Kỹ Thuật Dành Cho Người Mới Bắt Đầu

Bạn đã sẵn sàng để mở khóa sức mạnh của Nguyên tắc và kỹ thuật vẽ kỹ thuật? Dù bạn là người mới bắt đầu phác thảo phần đầu tiên hay là chuyên gia hướng tới độ chính xác trong gia công CNC, thành thạo những kỹ năng này là chìa khóa để biến ý tưởng thành hiện thực. Tại topcncpro, chúng tôi đã thấy mức độ chính xác bản vẽ kỹ thuật đảm bảo kết quả sản xuất hoàn hảo. Hướng dẫn này đi sâu vào những yếu tố cốt lõi—phép chiếu hình học, kỹ thuật kích thước, Công cụ CAD, và nhiều hơn nữa—giúp bạn tạo ra các bản vẽ thể hiện ngôn ngữ của các kỹ sư trên toàn thế giới. Tò mò về cách tránh những sai lầm tốn kém hoặc chọn phần mềm phù hợp? Hãy đồng hành cùng chúng tôi để khám phá các mẹo thực tế và những hiểu biết từ các chuyên gia giúp bạn bản vẽ kỹ thuật đơn giản, hiệu quả, và sẵn sàng cho ngành công nghiệp. Hãy bắt đầu nào!

Bản vẽ kỹ thuật là gì Định nghĩa Mục đích và Tầm quan trọng

An bản vẽ kỹ thuật là một biểu diễn đồ họa chính xác, chi tiết về một đối tượng hoặc hệ thống được các kỹ sư và nhà thiết kế sử dụng để truyền đạt cách thức sản xuất, lắp ráp hoặc bảo trì. Nó đóng vai trò như một ngôn ngữ kỹ thuật toàn cầu để truyền đạt rõ ràng các kích thước, hình dạng, vật liệu và quy trình, loại bỏ sự mơ hồ trong sản xuất và kiểm soát chất lượng.

Mục đích của Bản vẽ kỹ thuật

Mục đích chính của bản vẽ kỹ thuật là để cung cấp thông tin chính xác, tiêu chuẩn cần thiết để sản xuất các bộ phận hoặc lắp ráp sản phẩm. Những bản vẽ này giúp:

Hình dung cấu trúc cuối cùng trước khi chế tạo.
Phục vụ như một bản thiết kế cho sản xuất và các đội lắp ráp.
Bật kiểm tra và đảm bảo chất lượng qua các đặc điểm kỹ thuật rõ ràng.
Hỗ trợ giao tiếp giữa các phòng thiết kế, sản xuất và bảo trì.

Các loại bản vẽ kỹ thuật

Bản vẽ kỹ thuật có nhiều dạng khác nhau để đáp ứng các nhu cầu khác nhau, bao gồm:

Dựng hình chiếu trực giao – bản vẽ đa dạng góc nhìn thể hiện các mặt khác nhau của một vật thể.
Bản phác thảo hình lập thể – Các góc nhìn giống 3D để hiểu không gian tốt hơn.
Các góc nhìn theo phần – cắt cảnh làm nổi bật các đặc điểm bên trong.
Bản vẽ lắp ráp – minh họa cách các bộ phận lắp ráp với nhau.
Bản vẽ chi tiết – các phần cụ thể với kích thước và dung sai đầy đủ.

Mỗi loại cung cấp những hiểu biết và chi tiết kỹ thuật độc đáo liên quan đến sản xuất hoặc kiểm tra.

Tầm quan trọng của Bản vẽ kỹ thuật

Bản vẽ kỹ thuật chất lượng rất quan trọng vì chúng:

Giảm thiểu lỗi sản xuất thông qua kích thước rõ ràng và dung sai.
Đảm bảo tuân thủ với tiêu chuẩn và quy định ngành.
Cải thiện hiệu quả bằng cách giảm thiểu dự đoán trên sàn nhà máy.
Hỗ trợ đổi mới sáng tạo bằng cách làm cho các thiết kế phức tạp trở nên dễ hiểu đối với kỹ sư và thợ máy.

Lược sử ngắn gọn về Bản vẽ kỹ thuật

Bản vẽ kỹ thuật đã phát triển đáng kể từ những bản phác thảo đơn giản được sử dụng trong thời kỳ Phục hưng đến các tài liệu chính xác, tiêu chuẩn hóa do cuộc cách mạng công nghiệp thúc đẩy. Việc giới thiệu của Những nguyên tắc cơ bản của bản vẽ kỹ thuật và các tiêu chuẩn chính thức như ISO và ANSI được phép để đảm bảo tính nhất quán toàn cầu. Ngày nay, số hóa thông qua Phần mềm CAD cho kỹ thuật đã biến đổi cách tạo ra, xem xét và chỉnh sửa bản vẽ.

Để hiểu rõ hơn về các nguyên tắc cơ bản và các loại bản vẽ kỹ thuật, hãy xem hướng dẫn toàn diện này về kỹ thuật vẽ kỹ thuật cơ bản tại Topcncpro.

Bằng cách nắm vững các khái niệm nền tảng của bản vẽ kỹ thuật, các chuyên gia có thể đảm bảo rằng các thiết kế của họ được dịch chính xác và hiệu quả thành các sản phẩm thực tế.

Các thành phần cốt lõi của bản vẽ kỹ thuật và những nguyên tắc cơ bản của bản vẽ kỹ thuật

Khi làm việc với bản vẽ kỹ thuật, hiểu các thành phần cốt lõi là chìa khóa để tạo ra các thiết kế rõ ràng và hiệu quả. Những phần này hoạt động cùng nhau để truyền đạt mọi chi tiết cần thiết cho sản xuất, xây dựng hoặc lắp ráp.

Các dòng và góc nhìn trong bản vẽ kỹ thuật

Dòng hình thành nền tảng của bất kỳ bản vẽ nào. Các loại đường khác nhau như đường liền, đường chấm, và đường tâm thể hiện các ý nghĩa khác nhau—cạnh, phần ẩn, hoặc đối xứng. Sử dụng kiểu đường phù hợp là cần thiết để đảm bảo rõ ràng.
Các góc nhìn chính tả là cách tiêu chuẩn để hiển thị một đối tượng từ nhiều góc độ (phía trước, phía trên, bên cạnh). Kỹ thuật này cung cấp một góc nhìn toàn diện về bộ phận mà không bị biến dạng.
Hình chiếu đồng dạng cung cấp một hình ảnh góc 3D, giúp bạn nhìn rõ hình dạng của vật thể một cách trực quan hơn, điều này bổ sung cho phép chiếu phối cảnh.
Các góc nhìn theo phần cắt qua một vật thể để lộ ra các chi tiết bên trong mà nếu không sẽ vẫn bị che khuất

Ký hiệu và Chú thích

Ký hiệu bản vẽ kỹ thuật là các ký hiệu chung đại diện cho các yếu tố như hoàn thiện bề mặt, hàn hoặc các thành phần điện. Những ký hiệu này tiết kiệm không gian và giữ cho bản vẽ không bị lộn xộn.
Chú thích và ghi chú cung cấp thêm thông tin về vật liệu, hoàn thiện hoặc quy trình trực tiếp trên bản vẽ.

Khối tiêu đề và Tài liệu

The khối tiêu đề là một phần quan trọng của bản vẽ. Nó liệt kê các chi tiết quan trọng như tên bản vẽ, số bộ phận, trạng thái sửa đổi, tỷ lệ, ngày tháng và tên người vẽ.
Một khối tiêu đề được điền đúng cách đảm bảo khả năng truy xuất nguồn gốc và giúp tất cả những người liên quan cùng nhau nắm bắt thông tin.

Kích thước và dung sai

Kích thước cho bạn biết các kích thước chính xác cần thiết cho bộ phận, bao gồm chiều dài, bán kính, góc và kích thước lỗ.
Dung sai hiển thị giới hạn chấp nhận được của sự biến đổi. Điều này rất quan trọng vì sản xuất chính xác hoàn hảo gần như không thể—khoảng dung sai đảm bảo các bộ phận vẫn hoạt động trong phạm vi biến đổi cho phép.

Thành thạo các thành phần cốt lõi này có nghĩa là bạn đã sẵn sàng để đọc, tạo hoặc diễn giải các bản vẽ kỹ thuật chi tiết một cách tự tin—dù là phác thảo thủ công hay làm việc với phần mềm CAD cho các dự án kỹ thuật phổ biến tại ngành công nghiệp Việt Nam.

Các kỹ thuật thiết yếu để tạo bản vẽ kỹ thuật

Khi nói đến những nguyên tắc cơ bản của bản vẽ kỹ thuật, thành thạo một vài kỹ thuật chính là điều quan trọng. Những kỹ thuật này giúp đảm bảo bản vẽ của bạn rõ ràng, chính xác và hữu ích cho sản xuất, lắp ráp hoặc kiểm tra. Dưới đây là các phương pháp cốt lõi bạn sẽ muốn làm quen:

Chiếu dựa theo phép chiếu hình học

Đây là xương sống của hầu hết các bản vẽ kỹ thuật. Phép chiếu trực giao tạo ra các hình chiếu 2D của một vật thể—thường là hình chiếu phía trước, phía trên và bên—cho thấy hình dạng và kích thước chính xác mà không bị biến dạng. Những hình chiếu này giúp người khác dễ dàng hình dung các bộ phận phức tạp.

Miêu tả mọi chi tiết rõ ràng qua nhiều góc nhìn.
Giữ nhất quán tỷ lệ và căn chỉnh giữa các chế độ xem.
Sử dụng phương pháp này để tạo ra chính xác bản vẽ lắp ráp hoặc bố cục phần chi tiết.

Phác thảo hình chiếu isometric

Phác thảo hình isometric mang lại cho bạn một hình ảnh giống 3D trên một bề mặt 2D. Khác với các góc nhìn vuông góc, bản vẽ isometric thể hiện chiều rộng, chiều cao và chiều sâu một cách đều đặn, giúp dễ dàng hiểu mối quan hệ không gian của các đặc điểm.

Sử dụng nó để phác thảo ý niệm và kiểm tra nhanh bằng thị giác.
Tuyệt vời để trình bày thiết kế tổng thể cho khách hàng hoặc các thành viên trong nhóm cần một phương pháp trực quan hơn.
Vẫn tuân theo quy tắc sử dụng ký hiệu tiêu chuẩn và shading để rõ ràng.

Các góc nhìn theo phần

Đôi khi bên trong của một bộ phận cũng quan trọng như bên ngoài. Các mặt cắt ngang “cắt” qua một vật thể để tiết lộ các đặc điểm nội bộ ẩn bên trong.

Sử dụng các hình cắt để hiển thị khe rỗng, lỗ thủng và hình dạng phức tạp.
Rõ ràng chỉ định đường cắt trong các hình chiếu vuông góc.
Include mẫu nở trứng để phân biệt các bề mặt cắt.

Kỹ thuật đo kích thước

Kích thước cung cấp các số đo chính xác cần thiết để sản xuất hoặc kiểm tra các bộ phận. Việc đo kích thước chính xác loại bỏ sự suy đoán và sai sót.

Chỉ áp dụng kích thước khi thực sự cần thiết—tránh thiết kế quá lớn.
Sử dụng đơn vị nhất quán (thường là inch hoặc millimeter dựa trên tiêu chuẩn của Việt Nam).
Include kích thước quan trọng như kích thước lỗ, khoảng cách và dung sai.
Sử dụng kích thước cơ sở hoặc chuỗi để tổ chức các phép đo của bạn một cách hợp lý.

Dung sai trong bản vẽ

Các dung sai xác định giới hạn chấp nhận được của các biến dạng cho kích thước. Điều này cho biết các nhà sản xuất cần độ chính xác như thế nào.

Include Dung sai hình học (giống như độ phẳng, sự song song) nơi cần thiết.
Áp dụng kích thước dung sai để các bộ phận ghép nối đảm bảo lắp ráp chính xác.
Theo các ký hiệu tiêu chuẩn dựa trên ASME Y14.5 hoặc các tiêu chuẩn dựa trên Việt Nam tương tự.

Mẹo tạo bản vẽ kỹ thuật hiệu quả

Lập kế hoạch bố cục bản vẽ của bạn trước khi bắt đầu; bắt đầu với các góc nhìn chính tả chính.
Sử dụng trọng lượng và loại đường nét phù hợp để rõ ràng (đường nét hiển thị, ẩn, trung tâm).
Luôn kiểm tra bản vẽ của bạn để hoàn chỉnh và nhất quán.
Tận dụng các công cụ kỹ thuật số như Phần mềm CAD để chính xác và chỉnh sửa dễ dàng.

Bằng cách thành thạo các kỹ thuật thiết yếu này—chiếu phối cảnh trực giao, phác thảo hình lập thể, mặt cắt, kích thước và dung sai—bạn sẽ tạo ra các bản vẽ kỹ thuật truyền đạt thiết kế một cách hiệu quả và đáp ứng tiêu chuẩn ngành. Nền tảng này đặc biệt quan trọng trong các lĩnh vực như Gia công CNC, nơi các bản vẽ chi tiết và chính xác hơn có nghĩa là quá trình sản xuất trơn tru hơn và ít lỗi hơn.

Công cụ cho Hướng dẫn Vẽ Kỹ Thuật Công cụ và Phần mềm CAD

Khi nói đến các kiến thức cơ bản và kỹ thuật vẽ kỹ thuật, việc có các công cụ phù hợp là rất quan trọng. Các kỹ sư và họa viên truyền thống dựa vào công cụ thủ công như bút chì, thước kẻ, compa, thước đo góc và bàn vẽ. Những dụng cụ này vẫn hữu ích cho các bản phác thảo nhanh, thiết kế ý tưởng hoặc bản nháp ban đầu khi không cần công việc chính xác bằng máy tính. Dụng cụ thủ công giúp phát triển kỹ năng vẽ cơ bản như kiểm soát tay vững vàng và hiểu các ký hiệu trong bản vẽ kỹ thuật.

Phần mềm CAD cho bản vẽ kỹ thuật

Hôm nay, Phần mềm CAD cho kỹ thuật đã phần lớn thay thế việc phác thảo thủ công trong các môi trường chuyên nghiệp. Các chương trình như AutoCAD, SolidWorks, và topcncpro cung cấp các tính năng mạnh mẽ để tạo ra các phép chiếu hình học chính xác, bản vẽ phối cảnh, mặt cắt, và bản vẽ lắp ráp. Các công cụ kỹ thuật số cho phép chỉnh sửa dễ dàng, kỹ thuật đo kích thước, và áp dụng dung sai trong các bản vẽ với độ chính xác cao.

Ưu điểm của CAD và các công cụ kỹ thuật số:

Độ chính xác: Độ chính xác đến từng chi tiết nhỏ nhất khó có thể so sánh bằng thủ công.
Tốc độ: Thay đổi thiết kế nhanh chóng mà không cần bắt đầu lại.
Tiêu chuẩn hóa: Sử dụng thư viện tích hợp sẵn cho các ký hiệu và chú thích trong bản vẽ kỹ thuật.
Hợp tác: Chia sẻ và xem xét bản vẽ kỹ thuật số trong nhóm.
Tích hợp Topcncpro: Phần mềm này nâng cao bản vẽ gia công CNC bằng cách cung cấp quy trình làm việc liền mạch từ thiết kế đến sản xuất.

Công cụ tương tác và công nghệ mới
Các công cụ vẽ tương tác và máy tính bảng kỹ thuật số cũng đang ngày càng phổ biến. Chúng kết hợp tự do vẽ thủ công với độ chính xác kỹ thuật số, hữu ích cho các buổi động não thực tế hoặc công tác thực địa. Nhiều kỹ sư sử dụng các công cụ này cùng với CAD để đạt được sự linh hoạt tối đa.
cả công cụ thủ công và kỹ thuật số đều có vị trí của chúng trong bản vẽ kỹ thuật. Nhưng đối với thị trường Việt Nam tập trung vào sản xuất, chế tạo mẫu và các dự án phức tạp, phần mềm CAD và các nền tảng như topcncpro mang lại sự kết hợp tốt nhất giữa hiệu quả, độ chính xác và tuân thủ ngành công nghiệp.

Sử dụng các công cụ phù hợp là bước đầu tiên để làm chủ các kỹ thuật cốt lõi của bản vẽ kỹ thuật cơ bản và kết quả chuyên nghiệp.

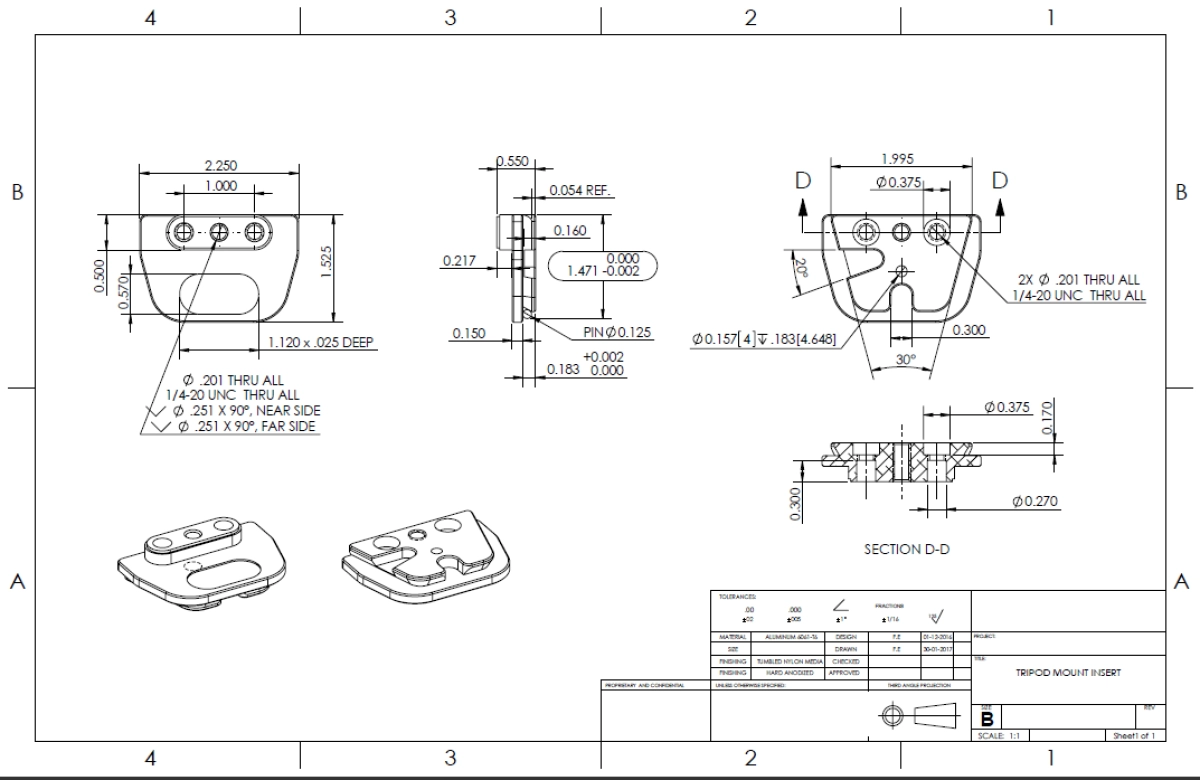

Mẹo để làm chủ các kiến thức cơ bản và kỹ thuật vẽ kỹ thuật

Làm chủ bản vẽ kỹ thuật đòi hỏi cả sự luyện tập và chú ý đến chi tiết. Dù bạn đang làm việc với chiếu dựa theo phép chiếu hình học, phác thảo hình lập thể, hoặc mặt cắt ngang, những mẹo này sẽ giúp bạn xây dựng kỹ năng vẽ kỹ thuật vững chắc và trình bày các thiết kế rõ ràng, chính xác.

Bắt đầu đơn giản và xây dựng độ phức tạp dần dần

Bắt đầu với các hình dạng cơ bản và các thành phần đơn giản trước khi chuyển sang các bản vẽ lắp ráp phức tạp hoặc chi tiết sản xuất tinh vi. Điều này giúp bạn nắm bắt các nguyên tắc cơ bản mà không cảm thấy quá tải.

Tập trung vào các kích thước quan trọng và dung sai

Luôn ưu tiên kích thước quan trọng ảnh hưởng trực tiếp đến chức năng hoặc sự phù hợp. Tránh thiết kế quá dư thừa, điều này có thể làm rối rắm bản vẽ của bạn và gây nhầm lẫn trong quá trình sản xuất. Áp dụng đúng kỹ thuật dung sai để chỉ rõ các biến thể chấp nhận được một cách rõ ràng và tránh những sai lầm tốn kém.

Sử dụng mẫu và ký hiệu tiêu chuẩn

Tận dụng các mẫu có sẵn và tiêu chuẩn ký hiệu bản vẽ kỹ thuật để duy trì tính nhất quán. Mẫu giúp tiết kiệm thời gian và đảm bảo bản vẽ của bạn tuân thủ các tiêu chuẩn tốt nhất của ngành, đặc biệt khi tạo khung tiêu đề, ghi chú và kích thước.

Luyện tập thường xuyên và xem lại công việc của bạn

Thực hành đều đặn là chìa khóa để nâng cao khả năng nắm vững các kiến thức cơ bản về bản vẽ kỹ thuật. Xem lại các bản vẽ của bạn cẩn thận hoặc nhờ người cùng làm kiểm tra để đảm bảo rõ ràng, chính xác và tuân thủ tiêu chuẩn. Chu trình phản hồi trực tiếp này giúp phát hiện lỗi sớm.

Hiểu và Áp dụng Tiêu chuẩn Khu vực

Tiêu chuẩn bản vẽ kỹ thuật có thể khác nhau tùy theo khu vực. Làm quen với Viện Tiêu Chuẩn Quốc Gia Hoa Kỳ (ANSI) or ISO tiêu chuẩn liên quan đến dự án của bạn. Áp dụng chính xác những tiêu chuẩn này đảm bảo bản vẽ của bạn được các nhà sản xuất, nhà cung cấp và kỹ sư tại Việt Nam hiểu rõ, tránh những hiểu lầm.

Bằng cách tập trung vào những lĩnh vực này, bạn sẽ xây dựng sự tự tin trong việc tạo ra các bản vẽ kỹ thuật chính xác, rõ ràng và chuyên nghiệp đáp ứng yêu cầu của ngành công nghiệp và giúp tối ưu hóa quy trình sản xuất và thiết kế.

Những Sai Lầm Thường Gặp Cần Tránh Trong Các Nguyên Tắc Và Kỹ Thuật Vẽ Kỹ Thuật

Khi thành thạo những nguyên tắc cơ bản của bản vẽ kỹ thuật, tránh những sai lầm phổ biến có thể tiết kiệm thời gian và giảm thiểu lỗi trong quá trình sản xuất. Dưới đây là những sai sót thường gặp mà nhiều người mới bắt đầu và thậm chí cả những người đã có kinh nghiệm thiết kế phải đối mặt:

Bản vẽ quá khổ

Một sai lầm lớn là over-dimensioning. Thêm các kích thước không cần thiết làm rối rắm bản vẽ của bạn và gây nhầm lẫn. Thay vào đó:

Tập trung vào kích thước quan trọng đó kiểm soát chức năng của bộ phận.
Tránh lặp lại các kích thước có thể suy ra từ các kích thước khác.
Sử dụng kích thước tham khảo cẩn thận để làm rõ mà không gây quá tải.

Bỏ qua các ký hiệu bản vẽ kỹ thuật tiêu chuẩn

Bỏ qua hoặc sử dụng sai ký hiệu bản vẽ kỹ thuật dẫn đến hiểu nhầm. Các tiêu chuẩn tồn tại vì lý do:

Sử dụng ký hiệu tiêu chuẩn để vật liệu, hoàn thiện và hàn giữ cho bản vẽ của bạn rõ ràng.
Tuân thủ các tiêu chuẩn khu vực và ngành nghề phổ biến tại thị trường Việt Nam.
Đảm bảo tất cả ký hiệu rõ ràng và được đặt chính xác.

Lựa chọn xem kém

Chọn những góc nhìn sai có thể khiến bản vẽ của bạn khó hiểu hơn:

Sử dụng chiếu dựa theo phép chiếu hình học hiệu quả để hiển thị tất cả các chi tiết cần thiết.
Đừng chỉ dựa vào các góc nhìn isometric hoặc 3D; chúng nên bổ sung, không thay thế, các góc nhìn trực tiếp.
Include mặt cắt ngang khi các tính năng nội bộ cần làm rõ

Cách Topcncpro Giúp Tránh Những Sai Lầm Này

Công cụ như Topcncpro cung cấp các tính năng thông minh để giảm thiểu lỗi:

Kiểm tra tự động cho kích thước chồng chéo và dữ liệu thừa
Thư viện với ký hiệu tiêu chuẩn và chú thích để đảm bảo tuân thủ.
Hướng dẫn về các lựa chọn góc nhìn tốt nhất và kỹ thuật kích thước đúng trong phần mềm.

Bằng cách tránh những sai lầm phổ biến này và tận dụng các công cụ thông minh như Topcncpro, bản vẽ kỹ thuật của bạn trở nên chính xác hơn và dễ hiểu hơn, phù hợp với yêu cầu về độ chính xác của ngành sản xuất và gia công CNC tại Việt Nam.

Ứng dụng của Bản vẽ kỹ thuật trong ngành công nghiệp hiện đại

Bản vẽ kỹ thuật đóng vai trò là vai trò quan trọng trong bối cảnh sản xuất và thiết kế ngày nay. Từ gia công đến tạo mẫu và in 3D, các tài liệu kỹ thuật này là xương sống cho việc giao tiếp rõ ràng giữa các nhóm và ngành công nghiệp.

Vai trò trong gia công và CNC

Trong gia công, hướng dẫn bản vẽ kỹ thuật cho vận hành máy móc và lập trình viên bằng cách chi tiết hóa các thông số kỹ thuật chính xác, kích thước và dung sai. Gia công CNC, đặc biệt, dựa nhiều vào các bản vẽ chính xác để tạo đường dẫn dụng cụ và đảm bảo các bộ phận được chế tạo đúng tiêu chuẩn. Với các công cụ như topcncpro, người dùng có thể tích hợp mượt mà các bản vẽ kỹ thuật số với máy móc CNC, nâng cao độ chính xác và giảm thiểu lỗi.

Tầm quan trọng trong in 3D và tạo mẫu thử

Khi nói đến nguyên mẫu, bản vẽ kỹ thuật giúp các nhà thiết kế và kỹ sư hình dung và xác nhận hình học của bộ phận thông qua các phép chiếu trực giao và các mặt cắt trước khi sản xuất vật lý. Đối với in 3D, việc xác định kích thước rõ ràng và dung sai trong bản vẽ đảm bảo các bộ phận in ra phù hợp với ý định thiết kế mà không cần sửa chữa tốn kém.

Ứng dụng trong ngành và Giá trị liên ngành

Ngoài sản xuất, bản vẽ kỹ thuật hỗ trợ các ngành công nghiệp như hàng không vũ trụ, ô tô và xây dựng bằng cách cung cấp tài liệu tiêu chuẩn cho bản vẽ lắp ráp, kiểm tra chất lượng và hướng dẫn bảo trì. Việc sử dụng nhất quán các biểu tượng và chú thích trên các lĩnh vực thúc đẩy sự hợp tác và tuân thủ các tiêu chuẩn khu vực tại Việt Nam.

Tận dụng topcncpro trong Ngành công nghiệp

topcncpro nổi bật như một công cụ quý giá để tận dụng trong ngành công nghiệp bằng cách cung cấp các tính năng như:

Xuất khẩu trực tiếp bản vẽ sang máy CNC
Thư viện tích hợp cho các hướng dẫn về ký hiệu và dung sai
Công cụ tương tác để điều chỉnh theo thời gian thực trong quá trình thiết lập gia công

Việc tích hợp này giúp tăng tốc quy trình làm việc và giảm thiểu các vấn đề phổ biến như quá kích thước và hiểu nhầm.

Xu hướng tương lai trong bản vẽ kỹ thuật

Nhìn về phía trước, Chuyển đổi số đang thúc đẩy các bản vẽ kỹ thuật hướng tới các nền tảng tương tác hơn và dựa trên đám mây. Thực tế tăng cường (AR) và phần mềm CAD tiên tiến hứa hẹn mang lại độ chính xác và hợp tác còn cao hơn. Cập nhật các công cụ như topcncpro và áp dụng mô hình 3D cùng với bản vẽ 2D truyền thống sẽ là yếu tố then chốt để các chuyên gia duy trì khả năng cạnh tranh.

bản vẽ kỹ thuật là không thể thiếu trong ngành công nghiệp hiện đại, kết nối thiết kế và sản xuất với sự rõ ràng và chính xác. Sử dụng công cụ phù hợp và thích nghi với công nghệ phát triển đảm bảo chúng vẫn còn phù hợp và hiệu quả trong nhiều năm tới.

Cách bắt đầu với các kiến thức cơ bản và kỹ thuật vẽ kỹ thuật

Nếu bạn mới bắt đầu những nguyên tắc cơ bản của bản vẽ kỹ thuật và muốn xây dựng nền tảng vững chắc, đây là con đường đơn giản để bắt đầu hành trình của bạn một cách hiệu quả.

Tài nguyên đề xuất cho Bản vẽ kỹ thuật

Sách và Hướng dẫn: Bắt đầu với những cuốn sách vẽ kỹ thuật được đánh giá cao như “Bản vẽ kỹ thuật và thiết kế” bởi David A. Madsen hoặc “Bản vẽ kỹ thuật” bởi Frederick E. Giesecke. Những điều này bao gồm mọi thứ từ chiếu dựa theo phép chiếu hình học to kỹ thuật kích thước và ký hiệu bản vẽ kỹ thuật.
Hướng dẫn trực tuyến và video: Các nền tảng như YouTube, Coursera và LinkedIn Learning cung cấp các khóa học chuyên sâu về phần mềm CAD và vẽ thủ công. Chúng là một cách tuyệt vời để xem các buổi trình diễn thực tế về phác thảo hình lập thể, mặt cắt ngang, và kích thước chính xác trong bản vẽ.
Hướng dẫn phần mềmNếu bạn dự định sử dụng Phần mềm CAD cho kỹ thuật, xem các hướng dẫn về phần mềm như AutoCAD, SolidWorks hoặc TopCNCPro. Học cách sử dụng giao diện sớm có thể giúp bạn tiết kiệm thời gian sau này.

Bài tập thực hành

Sao chép bản vẽ hiện có: Tìm kiếm đơn giản bản vẽ lắp ráp hoặc kế hoạch gia công CNC và cố gắng sao chép chúng bằng tay hoặc kỹ thuật số.
Tạo Bản Phác Thảo Của Riêng Bạn: Bắt đầu với các vật thể đơn giản—hình lập phương, hình nón, ống—và luyện tập tạo ra phép chiếu hình học và mặt cắt ngang.
Khoan định kích thước: Thực hành áp dụng các kích thước rõ ràng và nhất quán. Sử dụng các bộ phận để luyện tập kích thước chính xác tiêu chuẩn.

Tham gia cộng đồng Vẽ Kỹ Thuật

Diễn đàn trực tuyến: Các cộng đồng như Eng-Tips và Reddit’s r/engineering cung cấp phản hồi và hỗ trợ về bản vẽ.
Nhóm địa phương hoặc trường đại học: Nhiều trường đại học hoặc trường kỹ thuật có câu lạc bộ hoặc hội thảo tập trung vào Những nguyên tắc cơ bản của bản vẽ kỹ thuật và học CAD.

Đăng ký các khóa học và hội thảo

Trường cao đẳng cộng đồng: Nhiều người cung cấp các khóa học thực hành về kỹ thuật vẽ kỹ thuật, bao gồm soạn thảo thủ công và hướng dẫn phần mềm CAD.
Hội thảo và các khóa huấn luyện ngắn hạn: Tìm kiếm các hội thảo ngắn hạn, tập trung—thường có sẵn qua các không gian sáng tạo địa phương hoặc các hội đoàn kỹ thuật chuyên nghiệp.

Mẹo nhanh để duy trì đúng hướng

Bắt đầu đơn giản và xây dựng kỹ năng của bạn từ từ.
Bạn có thể cung cấp văn bản cần dịch không? để duy trì độ chính xác.
Xem xét và so sánh bản vẽ của bạn theo tiêu chuẩn hoặc chuyên gia.
Tiếp tục luyện tập đều đặn—đó là cách bạn nội tại hóa các khái niệm quan trọng như kỹ thuật kích thước và bản vẽ lắp ráp.

Bằng cách tận dụng các bước và tài nguyên này, bạn sẽ xây dựng nền tảng vững chắc về các kiến thức và kỹ thuật vẽ kỹ thuật phù hợp với nhu cầu của các ngành công nghiệp tại Việt Nam, từ gia công CNC đến tạo mẫu.
