什麼是工程製圖基礎與技巧

工程制圖是 用於清楚且準確傳達技術設計的視覺語言. 把它當作連結想法與現實製造的藍圖。技術圖紙以精確的方式傳達從簡單零件到複雜系統的所有內容，確保工程師、機械師和製造商都能以相同的方式理解每個細節。

工程制圖的主要應用

起草在多個行業中扮演著至關重要的角色，這些行業對於精確規格是非談不可的：

• 機械工程設計機械零件、工具和組件。
• 航太：起草必須符合嚴格安全性與性能標準的組件。
• 汽車：從引擎零件到整個車身框架的開發零件。
• CNC 加工：產生引導自動切割與成型材料的詳細圖紙。

這些圖紙是高效製造與品質控制的基礎。

草圖繪製與CAD建模的區別

While 起草傳統上涉及手工繪製的藍圖, today’s engineering drafting increasingly integrates CAD（電腦輔助設計）建模:

• 起草 專注於創建2D技術圖紙，強調清晰的尺寸、註解和視圖。
• CAD 建模 建立零件的3D數位模型，允許詳細的視覺化與模擬。

儘管電腦輔助設計（CAD）普及，技術圖紙仍然在溝通、法規批准和製造指導方面扮演著關鍵角色。

技術圖紙中精確性與清晰度的重要性

在工程制圖基礎知識中， 精確性與清晰度是不可妥協的. 即使是微小的錯誤或模糊的註解也可能導致昂貴的生產延遲、零件拒收或安全問題。清楚的圖紙有助於：

• 避免誤解導致錯誤
• 確保所有相關人員理解設計意圖
• 在生產過程中保持一致性

精確度在 尺寸、公差與符號 保證每個元件都符合並按預期運作。

想深入了解基本原理，請參考這份全面的資料 工程圖基本與技術指南. 它涵蓋從正投影到尺寸標註標準的所有內容，幫助你掌握技術圖紙的基本知識。

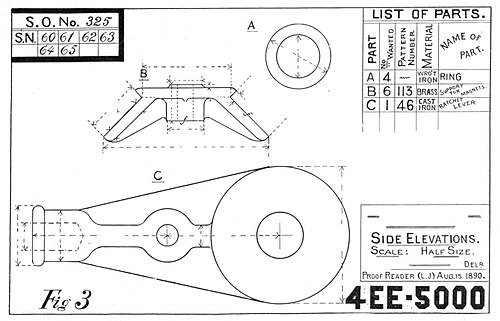

工程制圖基礎與技巧中的技術圖紙核心組成

當處理時 技術繪圖基礎，理解技術圖紙的核心組成部分是必須的。每個部分在傳達清楚、精確的製造或 CNC 加工資訊中都扮演著特定角色。以下是每位繪圖初學者應該了解的關鍵元素：

標題區塊

The 標題區 是你的繪圖的身分證。它包含所有追蹤和理解設計的基本細節，包括：

• Part Name: 清楚識別該元件。
• Material: 指定零件應由何種材料製成。
• 比例： 指示圖紙相較於實際零件的比例。
• 設計師： 起草人負責人的姓名或縮寫。
• Additional Info: 圖號、修訂日期與核准簽名。

這個區塊確保任何審查圖紙的人都能快速掌握基本資訊，而無需翻查其他文件。

正投影圖

正投影視圖是的 技術圖紙的二維骨架. 他們展示一個零件的正面、頂部和側面視圖，提供多個角度以消除猜測。

• 這些觀點在 工程繪圖教程 因為它們幫助將3D物體轉換為平面且可測量的平面。
• 每個視圖都經過對齊和縮放，以保持準確性，讓技術人員和工程師能夠清楚地看到每個角度。

等距視圖

While orthographic provides 2D details, 等距視圖提供三維視角 更好地將該部分整體呈現出來。

• 此視圖將高度、寬度與深度合併為一個圖紙。
• 它在做簡報或向非技術相關人員解釋複雜部分時尤其有用。
• 等距圖補充正投影，提供更完整的設計圖像。

尺寸與公差

指定 尺寸與公差 或許是任何技術圖紙中最關鍵的部分。這是你告訴製造商你所需的尺寸和精度的方式。

• 尺寸必須是 清楚、一致且毫不含糊.
• 公差定義了每個測量的可接受變化範圍，對於必須配合或符合性能標準的零件來說至關重要。
• 適當的尺寸控制技術可防止在數控加工與組裝中產生昂貴的錯誤。

註解與符號

註解與標準化符號是你的 視覺速記 用於指示特殊功能和製造說明。

• Includes GD&T 符號 （幾何尺寸與公差），描述形狀、方向和位置控制。
• 其他常見的呼叫提示包括 表面處理, 線程細節，與焊接符號。
• 使用基於行業標準符號 ASME 繪圖標準 確保圖紙能被全球理解，促進順暢的合作。

掌握這些組件，您就能創建清楚且精確傳達設計意圖的技術圖紙，節省時間並降低工程和 CNC 加工流程中的昂貴錯誤。

工程制圖入門的基本技巧與技術

掌握工程制圖的基本知識在創建清晰、準確的技術圖紙以傳達您的設計意圖時至關重要。以下是每位初學者都應了解的一些關鍵制圖技巧，以產出可靠的圖紙 技術圖紙 適用於數控加工和製造的。

正投影逐步指南

正投影是製作多視圖二維圖紙的基礎。它通過多個視圖——通常是正面、俯視和側視——來呈現物體，以提供對其形狀的完整理解。以下是一個簡單的方法來進行：

• 從正面開始 作為您的主要參考。
• 將專案行水平與垂直排列 建立頂視圖和側視圖。
• Use construction lines lightly 在你草圖時保持整潔的線條。
• 保持視圖對齊正確 為了避免混淆。

這種結構化的方法確保您的圖紙能從所有必要的角度準確呈現零件，這對於製造和檢驗至關重要。

尺寸標註最佳實踐

在您的圖紙中保持清晰、一致的尺寸標註可以防止日後產生昂貴的錯誤。以下是一些尺寸標註的建議：

• 避免過度尺寸化—僅包含定義該部分所需的內容。
• 使用一致的單位 並再次確認比例。
• 將尺寸放在視圖外面 保持圖畫清晰可讀。
• 清楚指出公差 突顯可接受的變化。
• 遵循 ASME Y14.5 標準 為了註解和尺寸標註保持一致。

精心規劃的尺寸使得技術人員和工程師更容易解讀您的圖紙，無需二次猜測。

部分視圖以揭示內部特徵

截面視圖穿過複雜部分，顯示標準視圖中不可見的隱藏細節，如孔、槽和內部幾何形狀。

• 選擇該 小心翼翼地切割平面 突出所需的功能。
• Use 孵化圖案 以區分切割面。
• 清楚標示區段視圖並指示視線方向。

部分視圖提升理解並確保內部細節正確製作。

行類型與重量說明

技術圖紙中的不同線條傳達不同的含義。以下是你需要知道的：

• Object lines (thick solid lines) 代表可見邊緣。
• Hidden lines (dashed lines) 顯示目前視圖中不可見的邊緣。
• 中心線（細點劃線） 指示對稱性與孔中心。
• Use 線重適當地—較粗的線條用於主要輪廓，較細的線條用於細節。

正確的行為用法有助於避免誤解並保持清晰。

CNC 加工的線程表示

正確指定螺紋對於透過 CNC 加工製造的零件至關重要。這包括：

• 使用 標準螺紋呼叫 （如 UNC、UNF 或公制）
• 清楚指示螺紋尺寸、螺距與深度。
• 在區段視圖中顯示線程 適當的孵化圖案 或簡化圖表以保持圖示易於閱讀。
• 遵循行業標準，讓技術人員能準確設定工具，無需猜測。

線程表示的精確度降低錯誤並確保零件在組裝時完美配合。

通過應用這些基本的起草技巧，初學者可以產出專業水準的 技術圖紙 能清楚傳達設計、減少錯誤並加快生產速度——尤其是在美國製造業常見的 CNC 加工環境中。

工程制圖基礎與技巧工具

當談到 工程制圖, 擁有合適的工具對於製作清晰、精確的技術圖紙至關重要。無論你是剛開始還是專業工作，工具的選擇都能大大影響你的工作品質與效率。

傳統的起草基礎工具

在電腦接管之前，繪圖完全是手工完成的。這些工具仍然在學習繪圖基礎和小型專案時具有重要意義：

• 鉛筆不同的硬度等級（由硬到軟）有助於創造乾淨、精確的線條。
• 尺規與比例尺：測量和繪製比例線條的基本工具。
• 指南針與圓規：用於畫圓和傳遞測量值。
• 草圖板: 一個平坦、光滑的表面，具有可調整角度設定，方便舒適且精確的繪圖。

雖然傳統工具教導你基本技能，但在速度和錯誤修正方面有其限制。

現代工程制圖用CAD軟體

今天， 電腦輔助設計（CAD）軟體 是大多數工程師和繪圖人員的首選工具。像這樣的程式 SolidWorks、AutoCAD 和 Fusion 360 讓創建、編輯和分享技術圖紙變得更快速、更精確。

CAD 軟體的主要優點包括：

• 精確度提高: 數位工具可以降低手動起草中常見的人為錯誤。
• 快速編輯：修改設計而無需重新開始或重新繪製整個視圖。
• 3D建模整合：自動從3D模型生成等距和剖面圖。
• 標準化範本與符號：輕鬆遵循ASME和ISO的繪圖標準。
• 合作友善: 即時與團隊或製造商分享檔案，簡化反饋與修訂流程。

TopCNCPro 如何使用 CAD 檔案進行無縫 CNC 加工

TopCNCPro 依賴 CAD 檔案，將工程繪圖流程直接連結到製造過程。這就是原因：

• Exact specifications: CAD 圖紙提供精確的尺寸和公差，數控機床可以嚴格遵循。
• 更快的設置: CNC 操作員可以直接匯入 CAD 檔案，避免手動解讀或資料輸入錯誤。
• 改進的零件品質：設計與加工之間的無縫連結，降低昂貴的錯誤。
• 節省成本與時間：降低生產延遲和廢料，讓專案保持在預算和時程內。

透過現代CAD工具的運用，TopCNCPro確保您的設計不僅僅是精心草擬，更在最終加工的零件中完美呈現。

Whether you’re mastering 工程制圖基礎 或使用高級 用於繪圖的 CAD 軟體, 正確的工具為設計與製造中的準確性、效率與品質奠定基礎。

工程制圖的行業標準與最佳實踐

當你在工作時 工程制圖, 遵循行業標準不是可選的——它是必要的。兩個關鍵標準需要了解 ASME Y14.5 和 ISO 128, 這些規則規定了全球技術圖紙的製作與解讀方式。

ASME Y14.5 和 ISO 128 標準概述

• ASME Y14.5 專注於 幾何尺寸與公差 (GD&T). 它定義了如何清楚且一致地指定尺寸、形狀、方向和位置公差。此標準在北美地區廣泛使用，特別是在機械、汽車和航空航太產業中。

• ISO 128 設定指導方針為 一般起草原則—像線條類型、字母和視圖。它確保圖紙在全球範圍內清晰且一致，這在零件或組件在海外製造或團隊之間共享時非常重要。

理解並應用這些標準意味著你的圖紙在任何地方都能用相同的「語言」溝通，減少猜測和錯誤。

為什麼遵循起草標準很重要

• 全球合作變得更容易: 當你遵循ASME和ISO標準時，全球的製造商、工程師和技術人員都能迅速理解你的圖紙，避免混淆。
• 品質提升：適當定義的公差與註解有助於避免在 CNC 加工或組裝過程中產生昂貴的錯誤。
• 生產中節省的時間：清晰、符合標準的圖紙能加快審核與加工設定。

創建普遍易懂工程圖的技巧

• 請提供您需要翻譯的文本。 根據 ASME Y14.5 的定義，用於指定表面處理、螺紋和基準面等特徵。
• 保持您的尺寸標註清晰且一致—避免雜亂，請適當空格測量。
• 標記每個視圖和區段清楚 為了防止誤解。
• Add notes thoughtfully 但避免過度解釋。圖畫應該能夠自成一格。

常見的起草錯誤需避免

• Over-dimensioning：加入過多的維度會造成混淆。請遵循定義零件所需的最小維度。
• 未明或缺少註解：模糊的註解或符號會在 CNC 加工過程中導致猜測和錯誤。
• 忽略線重和類型：不當使用物件線、隱藏線或中心線可能會模糊設計意圖。
• 跳過標題區塊細節: 缺少比例、材質或設計師等資訊可能會導致延遲和返工。

遵循這些最佳實踐不僅能提升您的起草技巧，還能使您的工作符合產業預期，確保順暢的溝通與高品質的製造成果。

逐步指南：為數控加工製作技術圖紙

創建清晰 工程制圖 文件對於順利的製造過程至關重要，尤其是在進行數控加工時。以下是一個簡單的方法，使用基本的技術圖紙準備技巧 起草技巧 以及像 TopCNCPro 這樣的工具。

第 1 步 定義零件並選擇主要視圖

首先了解該部分的用途與特點。選擇能展示所有關鍵細節的必要視圖。通常包括：

• 正面視圖
• 俯視圖
• 側面視圖

這些正字法觀點提供了零件的完整2D表示，這在機械、航空航天或汽車應用中至關重要。

第 2 步 使用建構線繪製正投影圖

使用輕量的建築線條來劃出你的正投影。這個步驟有助於保持準確性和比例。記得：

• Keep lines clean and consistent
• 使用正確的線型（實線、虛線、中心線）
• 水平與垂直對齊視圖

這構成了清晰、專業技術圖紙的基礎。

第3步 添加尺寸公差與註解

尺寸標註是其中一個最重要的方面。你想要：

• 請準確且一致地規定測量數值
• Include 容差 to indicate allowable variations
• Add annotations like GD&T 符號 並表面處理說明以避免混淆

這個步驟確保技師清楚知道預期的內容，降低昂貴的錯誤。

第4步 包含標題區塊與製造商備註

每個圖紙都應該有一個標題欄，包含基本資訊，例如：

• 零件名稱與編號
• 材料類型
• 規模
• 設計師與日期

請添加製造商需要遵循的任何特殊指示或注意事項。這有助於提高清晰度和追蹤性。

第 5 步 以 PDF 格式匯出以符合 CNC 加工需求

最後，將您的圖紙匯出為一 PDF 檔案. 這是一個廣泛接受且安全的格式，能與 TopCNCPro 等 CNC 軟體無縫配合。PDF 有助於保持設計完整，防止意外更改，確保您的圖紙已準備好進行 CNC 加工。

範例：使用 TopCNCPro 簡單加工零件

想像為一個 CNC 工作草擬一個小夾具：

• 定義顯示安裝孔和邊緣的視圖
• 用清晰的建構線繪製草圖正投影圖
• 在孔徑上添加具有嚴格公差的尺寸
• 使用GD&T符號來確保孔位精度
• 在標題欄中包含材料、規模和修訂資訊
• 匯出為 PDF 以便直接上傳至 TopCNCPro 進行加工

遵循此方法可簡化生產流程並改善與您在台灣製造市場的技師或供應商之間的溝通。

本指南涵蓋了創建有效內容的基本要素 技術圖紙 符合產業標準並適合現代 用於繪圖的 CAD 軟體 以及 CNC 加工流程。無論您是新手還是正在更新您的流程，這些步驟都將幫助您產生精確、清晰且可用的工程文件。

為什麼技術圖紙對於 CNC 加工很重要

技術圖紙是 CNC加工的骨幹. 他們提供清晰、精確的視覺語言，傳達每個技術人員正確製作零件所需的所有細節。沒有精心製作的圖紙，錯誤就會變得普遍——導致昂貴的返工、延遲和較低的產品品質。

技術圖紙在降低錯誤與確保品質中的角色

• 準確性: 技術圖紙指定了精確的尺寸、公差和材料要求，減少了猜測。
• 清晰：他們清楚地展示了正投影、等軸投影和剖面圖的複雜特徵，確保不會被誤解。
• 一致性: 標準符號與註解讓每個人都在同一頁面上，無論零件在哪裡製造。
• 錯誤預防: 詳細尺寸和GD&T標註在生產開始前捕捉潛在的配合或功能問題。

TopCNCPro 如何使用技術圖紙與3D CAD檔案

在 TopCNCPro，技術圖紙與3D CAD模型密切配合，以簡化數控加工：

• 雙重參考：圖紙提供精確的規格，而CAD檔案則展示在3D空間中的形狀與組裝。
• 無縫整合：結合兩者可確保在加工過程中不會遺漏任何重要細節。
• 高效溝通: 製造商獲得完整的資訊，避免昂貴的來回澄清。

使用技術圖紙進行數控加工的好處

• 成本效益：清晰、準確的圖紙能夠最小化材料浪費與加工錯誤。
• 更快的生產：當技師事先完全了解設計時，交貨時間會大幅縮短。
• 提升品質： 一貫遵循尺寸和公差規範，確保零件符合並如預期般運作。
• 更好的溝通: 技術圖紙充當著一種通用語言，尤其在全球供應鏈中具有重要意義。

依靠像 TopCNCPro 所遵循的精確工程繪圖基礎與技術，你每次都能獲得更順暢的工作流程和高品質的零件。欲了解更多有關如何製作有效的技術圖紙，請參閱我們的詳細資訊 工程圖基本與技術 指南。
